Skall ansluta Akurate dsm 1 med Akurate 4200/1 med aktiva kort med black interconnects som skall driva Ninka aktivt men hur gör jag detta?

Linn Aktiva kort som ska monteras i Akurate 4200 ska heta CHAKT09 TREBLE och CHAKT08 BASS.

Denna video kan ger svar på några moment som måste utföras.
https://www.youtube.com/watch?v=RnbB1C3zcvE

Du behöver koppla bort det passiva delningsfiltret som finns i Ninka.
Finns beskrivet i manualen för högtalarna. Hitta och läs om Bi/Tri-amplified Aktiv.
https://docs.linn.co.uk/wiki/images/d/d ... Manual.pdf

Du ska ansluta högtalarkablarna enligt plus och minus-symbolerna bak på Ninka. Låt dig inte bli lurad av texten "Reverse polarity on treble connections".

Tack, men hur skall Akurate dsm 1 anslutas till Akurate 4200/1 ? Black interconnect skall jag använda

Du ska ansluta signalkabeln till PRE OUT 1 eller PRE OUT 2 på Akurate DSM. Spelar ingen roll vilken.
Funktionen att kunna höja och sänka volymen måste vara aktiverad på Akurate DSM. Är den inte aktiverad kommer volymen vara fixerad på nivå 80.

På Akurate 4200 ansluter du signalkabeln till rätt CHANNEL <1-4> AUDIO IN.
Det går inte att veta vilket som är rätt då det beror på hur du monterar aktiva korten i Akurate 4200.
Det går inte heller att veta vilket som är rätt pga vi vet inte om du planerar att länka/bygla kanalerna på Akurate 4200 internt med de tunna och korta svart/röda-kablarna eller med ytterligare ett par vanliga signalkablar på utsidan av Akurate 4200.

Om du tittar på videon, som jag länkade till, och startar vid 6:40 kommer du förstå vad jag menar.

Min rekommendation är dock att du monterar enligt följande:
Aktiva korten CHAKT08 BASS på kanal 1 och 3.
Aktiva korten CHAKT09 TREBLE på kanal 2 och 4.

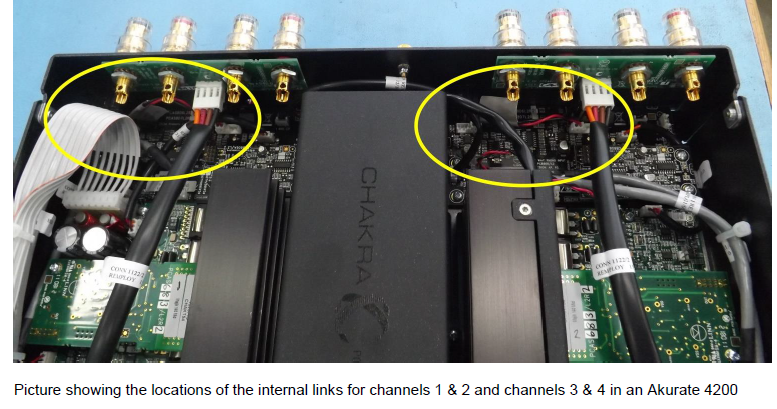

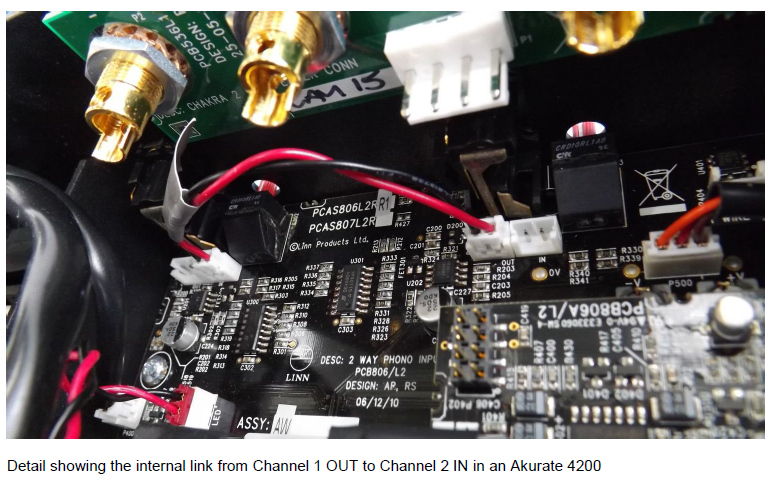

Länkar kanal 1 med kanal 2 internt med liten svar/röd-kabel.
Länkar kanal 3 med kanal 4 internt med liten svar/röd-kabel.
Ansluter Akurate DSM med Black Interconnect till Akurate 4200 på CHANNEL 1 AUDIO IN och CHANNEL 3 AUDIO IN.
Sist, rätt kanal för bass respektive treble till rätt ingång på Ninka.

Tackar jättemycket för den finfina hjälpen.
Mvh/Per

De här bilderna kanske hjälper:
